Sơ đồ thay dầu của Voith retarder

Tất cả các chất chống cháy Voith trước tiên phải tháo phích cắm chất độn dầu khi thoát dầu. Tại thời điểm này, cổng phụ dầu hoạt động như một lỗ thông hơi, có thể nhanh chóng thoát dầu thải. Sau khi dầu được ráo nước, thắt chặt phích cắm thoát dầu. Từ từ thêm một lượng dầu động cơ thích hợp vào cổng phụ nhiên liệu và thắt chặt phích cắm phụ nhiên liệu. Nếu bạn vô tình thêm quá nhiều dầu, bạn chỉ có thể lặp lại hành động thoát dầu và nạp lại (ngoại trừ 133-2).

115CT:

1. Phích cắm vít bôi dầu

2. Miếng đệm đồng

3. Miếng đệm đồng

4. Phích cắm vít thoát dầu

5.O-ring

Các công cụ cần thiết: phích cắm vít dầu - cờ lê hình lục giác 17mm; phích cắm vít thoát dầu - ổ cắm lục giác 21mm

Thể tích tiếp nhiên liệu: 6,4 lít thay dầu bảo trì; 6,8 lít nếu bộ tản nhiệt được thay thế

115CN:

1.Miếng đệm đồng

2. Phích cắm vít bôi dầu

3. Phích cắm vít bôi dầu

4. miếng đệm đồng

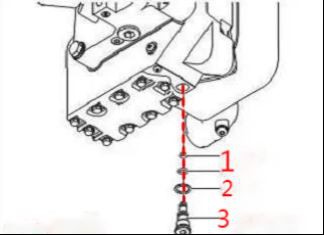

1. Vòng chữ O

2. Miếng đệm đồng

3. Phích cắm vít thoát dầu

1.Miếng đệm đồng

2. Phích cắm vít van điều khiển áp suất

Các công cụ cần thiết: phích cắm vít dầu - cờ lê hình lục giác 17mm; phích cắm vít thoát dầu - Cờ lê hình lục giác 10mm

Phích cắm van điều khiển áp suất cũng cần phải được tháo ra, có một lượng nhỏ dầu bên trong

Thể tích tiếp nhiên liệu: 5,9 lít thay dầu bảo trì; 6,6 lít nếu bộ tản nhiệt được thay thế

133-2：

1. Phích cắm vít bôi dầu

2. Miếng đệm đồng

3. dầu nhúng

4. miếng đệm đồng

5. Phích cắm vít cấp dầu

6. Phích cắm vít thoát nước

7. Phích cắm vít thoát dầu

8. miếng đệm đồng

9. miếng đệm đồng

10. Phích cắm vít thoát nước dầu và nước

Dụng cụ cần thiết: Phích cắm vít dầu và vít thoát dầu plug-22mm ổ cắm hình lục giác bên ngoài; dipstick vít plug-12mm cờ lê hình lục giác bên trong

Dung tích dầu: 6 lít để bảo trì và thay dầu; nếu bộ tản nhiệt được thay thế, 7,5-9 lít theo kích thước của bộ tản nhiệt

Lưu ý: Phích cắm vít xả dầu-nước nên được tháo rời và kiểm tra khi xả dầu. Nước thải và dầu thải sẽ được xả ra; nếu bạn vô tình thêm nhiều dầu khi tiếp nhiên liệu, bạn có thể tháo phích cắm vít cấp dầu để giải phóng dầu dư thừa.

120-E:

1. Phích cắm vít bôi dầu

2. Miếng đệm đồng

3. Miếng đệm đồng

4. Phích cắm vít thoát nước

5. Bảng tên

Dụng cụ cần thiết: Vít dầu plug-17mm allen cờ lê; cống vít plug-10mm allen cờ lê

Khả năng dầu: bảo trì và thay dầu 4 lít; nếu bộ tản nhiệt được thay thế, 5,3 lít

123+：

1. Phích cắm vít bôi dầu

2. Miếng đệm đồng

3. miếng đệm đồng

4. Phích cắm vít thoát dầu

5. miếng đệm đồng

6. Phích cắm vít thoát dầu

7. Miếng đệm đồng

8. Phích cắm vít thoát dầu

1. Đầu vào nước

2. Cảm biến nhiệt độ dầu

3.nameplate

4. cảm biến nhiệt độ nước

5. Ổ cắm nước

6. Bu lông thoát dầu

7. Bu lông thoát nước

8. Phích cắm vít thoát dầu

Các công cụ cần thiết: phích cắm vít dầu - cờ lê hình lục giác 17mm; phích cắm vít dầu - Cờ lê hình lục giác 12mm và 6mm

Khi xả dầu, bạn cần tháo tất cả 3 phích cắm thoát dầu để thoát dầu.

Lượng dầu: 6 lít thay dầu bảo trì; 6,5 lít nếu bộ tản nhiệt được thay thế

115E:

1. Phích cắm vít bôi dầu

2. Van tỷ lệ

3. Nhà ở Retarder

4.nameplate

5. cảm biến nhiệt độ nước

6. Ổ cắm nước

7. Bộ tản nhiệt

8. Đầu vào nước

1. Cảm biến áp suất

2. Cảm biến nhiệt độ dầu

3. Phích cắm vít thoát dầu

4. Phích cắm vít thoát dầu (2 cái)

Các công cụ cần thiết: phích cắm vít dầu - cờ lê hình lục giác 17mm; phích cắm vít thoát dầu - Cờ lê hình lục giác 12mm

Khi xả dầu, bạn cần tháo tất cả 3 phích cắm thoát dầu để thoát dầu.

Lượng dầu: 6,7-7 lít tùy loại tản nhiệt, thay dầu bảo dưỡng; 7,2-7,5 lít nếu bộ tản nhiệt được thay thế.
